Herdwagenöfen

  • Individuelle Fertigung

  • Modernste Wärmedämmaterialien

  • Effiziente Beheizugssysteme

  • Neueste Steuerungen

Herdwagenofen mit Gas- oder Elektrobeheizung

Die klas­si­sche Wär­me­be­hand­lung von groß­vo­lu­mi­gen, schwe­ren Tei­len er­folgt häu­fig in gas­be­heiz­ten Herd­wa­gen­öfen. Elek­trisch be­heiz­te An­la­gen wer­den meist im klei­ne­ren Be­reich ein­ge­setzt. Bei einem Herd­wa­gen­ofen ist eine be­son­ders ro­bus­te Bau­wei­se Pflicht.

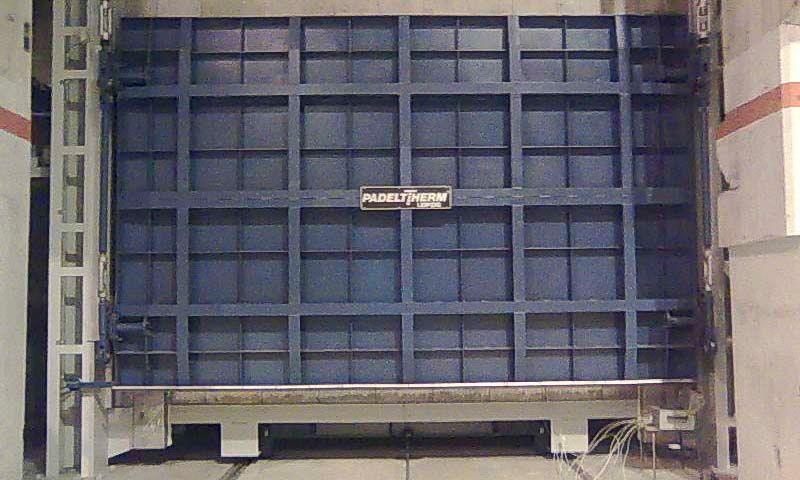

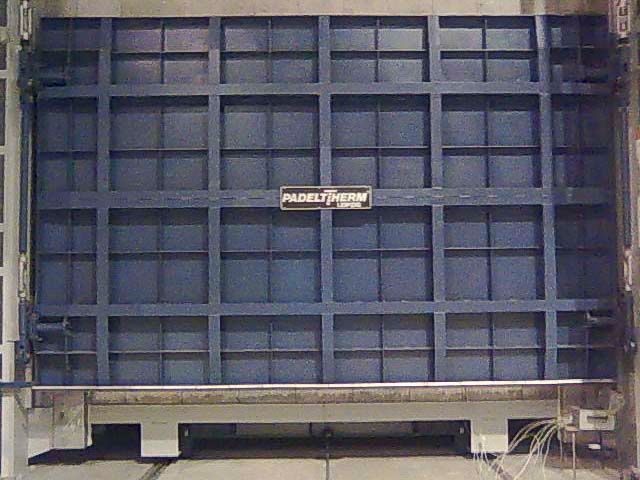

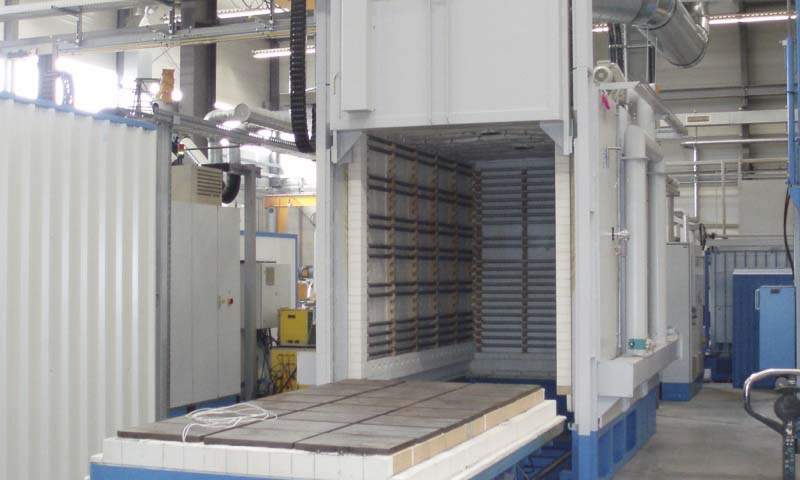

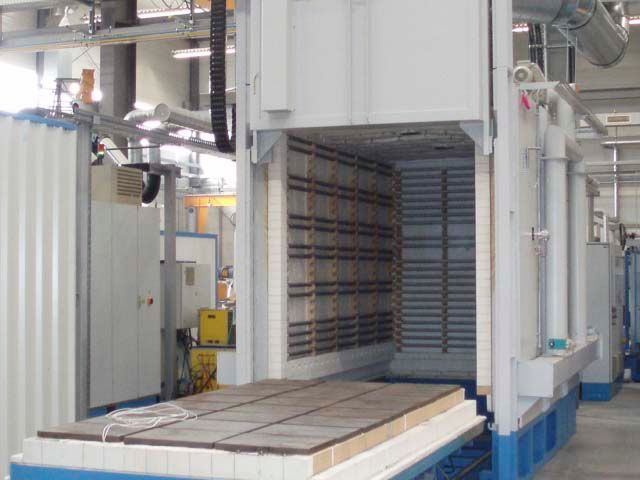

Stahl- und Aluminiumplatten erwärmen – mit einem Herdwagenumwälzofen

Der Herdwagenumwälzofen ist für das Erwärmen von Stahl- und Aluminiumplatten auf Temperaturen zwischen 180-630 °C vorgesehen. Der Herdwagen wird mittels eines Zahnstangenantriebes verfahren. Die Ofentür ist mit einer elektromotorischen Türzugvorrichtung versehen. Die Beheizung des Ofens erfolgt elektrisch, dazu sind in der Ofendecke und im Wagen Heizwendel angeordnet. Die Ofenheizung wurde in drei Regelzonen unterteilt, die jeweils einen eigenen Heißgasumwälzer besitzen. Zusätzlich ist jede Regelzone mit einem eigenen frequenzgeregelten Kühlluftventilator ausgestattet, der dem Programm entsprechend zugeschaltet wird. Der Herdwagenofen ist für eine Bruttochargenmasse von 23.000 kg Stahlteile dimensioniert. Die nutzbaren Chargenabmessungen betragen 2.000 x 3.000 x 700 mm (Breite x Länge x Höhe).

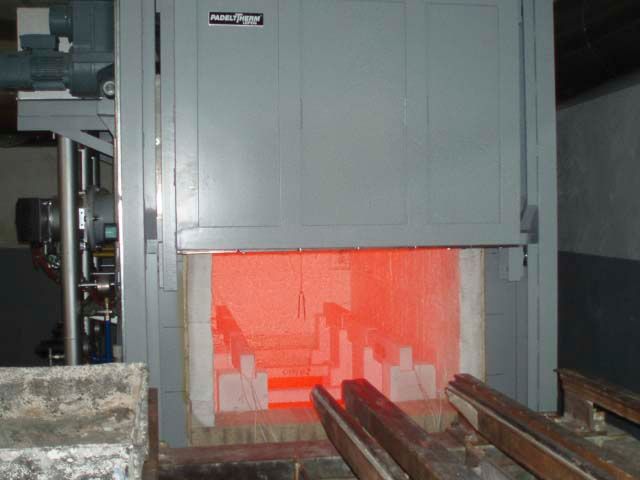

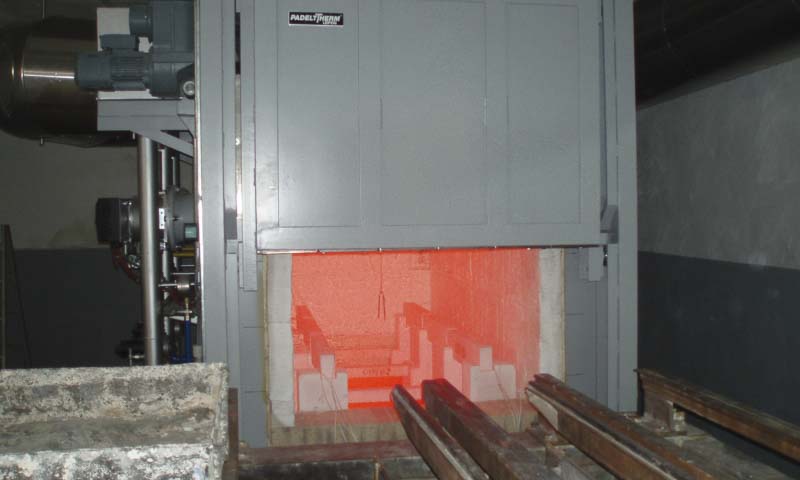

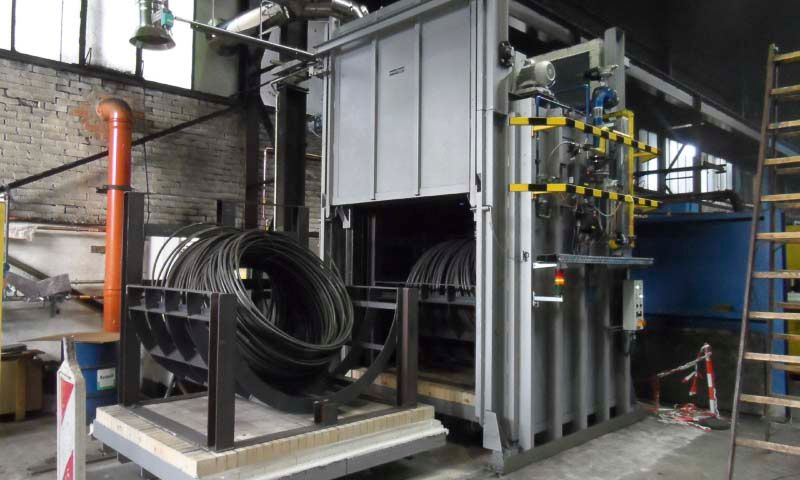

Herdwagenofen zum Weich- und Normalglühen

Hier zeigen wir eine Anlage zum spannungsarmen Weich- und Normalglühen von Blechplatinen bis zu 16 t. Die Chargenabmessungen betragen 1.500 x 5.000 x 1.000 mm (Breite x Länge x Höhe). Da diese Chargengröße jedoch nicht immer verfügbar ist, kann der Herdwagenofen mit einer einsetzbaren Zwischenwand in zwei autarke Kammern unterteilt werden. Beheizt wird die Anlage mit Hochgeschwindigkeitsbrennern. Über separate Kühldüsen können verschiedene Kühlrampen realisiert werden. Diese Herdwagenöfen können für verschiedene Anwendungstemperaturen ausgelegt werden.

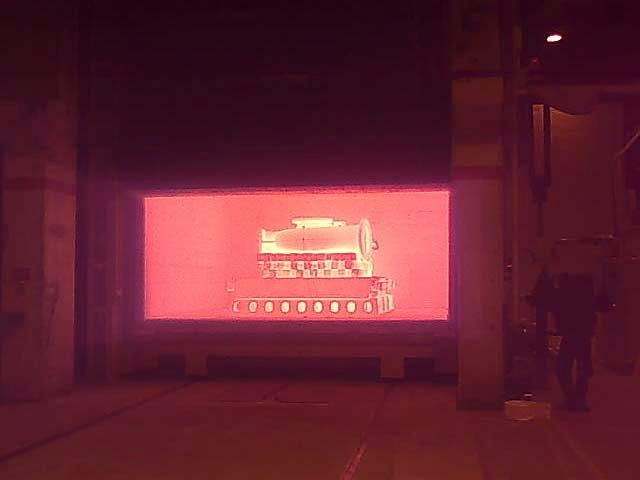

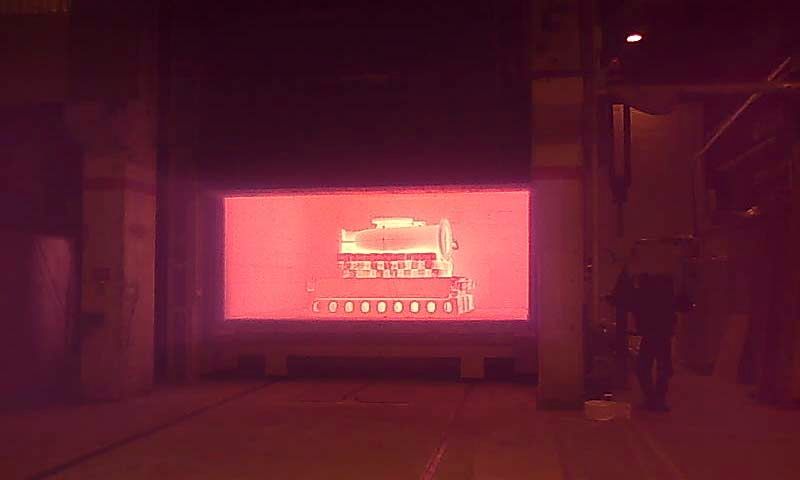

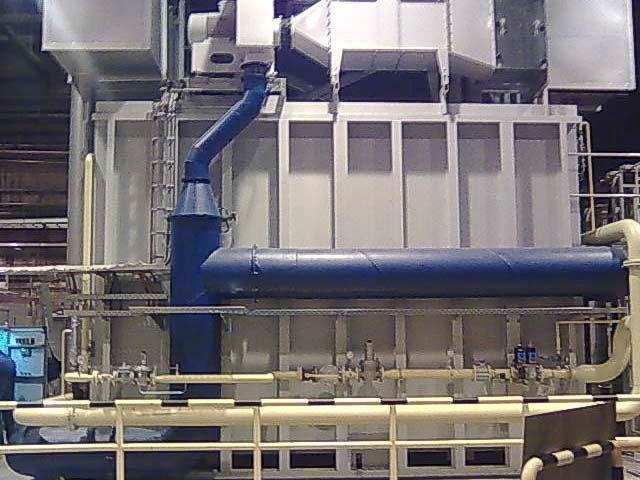

Schweißkonstruktionen, Ringe und Walzen wärmebehandeln – mit Herdwagenöfen

Der Herdwagenofen dient zur Wärmebehandlung von Schweißkonstruktionen, Ringen und Walzen bis zu einer maximalen Arbeitstemperatur von 650 °C. Die Tragfähigkeit des Wagens mit elektromotorischem Antrieb beträgt max. 50.000 kg. Die lichten Nutzraumabmessungen sind 2.000 x 6.000 x 1.500 mm (Breite x Länge x Höhe). Die Beheizung des Einsatzgutes erfolgt mit acht Hochgeschwindigkeitsbrennern je 75 kW, die beidseitig in der unteren Seitenwand angeordnet sind. Um die geforderten Kühlgradienten von 80 K/h bei der Referenzcharge von 10.000 kg zu erreichen, wurden neben jedem Brenner zusätzliche Kühlluftdüsen angeordnet. Über diese kann eine ergänzende Kühlluftmenge von 3.500 m³/h in den Ofen geführt werden. Zur Vergleichmäßigung der Temperaturen während der Aufheiz- und Kühlzeit werden die Brenner als Rundumsteuerung geregelt.

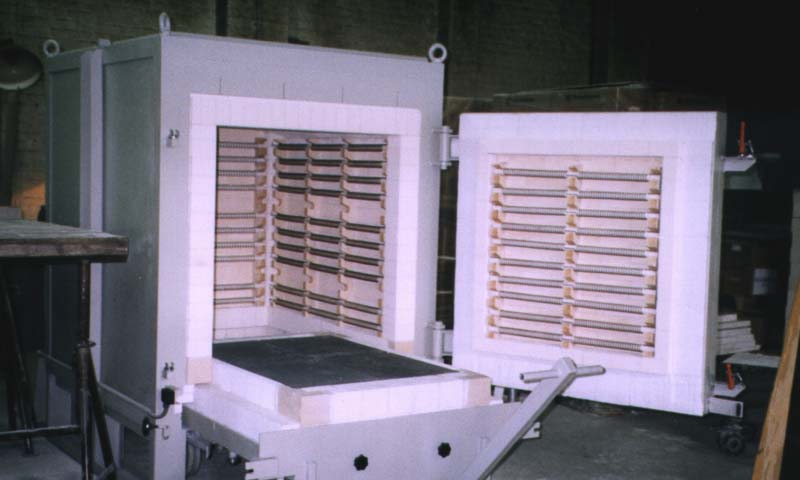

Individueller Herdwagenofen für jeden Bedarf

Planung und Konstruktion mit dem Auftraggeber

Auch Herdwagenöfen werden in enger Zusammenarbeit mit dem Auftraggeber ausgeführt. Dabei werden die Anlagen eng an die speziellen Bedingungen der Anwendungsprozesse angepasst. Die Beheizung kann zweckentsprechend oder nach den örtlichen Gegebenheiten mit Elektroenergie oder Erd- bzw. Flüssiggas erfolgen. Viele anspruchsvolle Varianten, wie z.B. Mehrzonentemperaturregelung, Zwangskühlung, Atmosphären- oder Druckregelung können angeboten werden. Der konstruktive Aufbau richtet sich ganz nach den Anforderungen des Auftraggebers. Automatische Antriebe über diverse Versorgungsmedien für den Herdwagen, die Hubtür oder verschiedene Schieber bzw. Klappen kommen gern alternativ zur manuellen Betätigungen zum Einsatz.

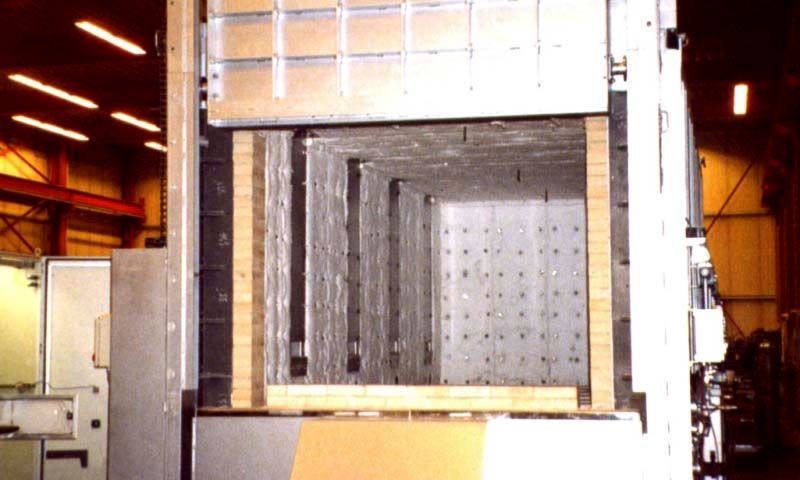

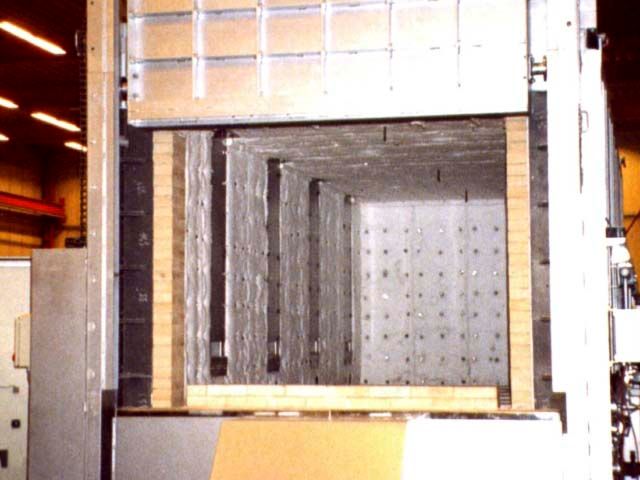

Optimale Wärmedämmung für Ihren Herdwagenofen

Die Wärmedämmung von Herdwagenöfen wird wie bei allen anderen Ofentypen entsprechend dem Anwenderprozess optimiert. Bei langlaufenden Prozessen werden oftmals Feuerleichtsteine verwendet, wogegen bei schnelleren Abläufen eine Zustellung des Ofens mit Keramikfaser bevorzugt wird. Muss der Einsatz von schweren bzw. robusten Chargen berücksichtigt werden, werden z. B. Schamotte oder Feuerbeton an den entsprechenden Stellen verwendet. Eine Kombination unterschiedlicher Wärmedämmmaterialien in der Ofenauskleidung rundet die Optimierung des Ofens ab.

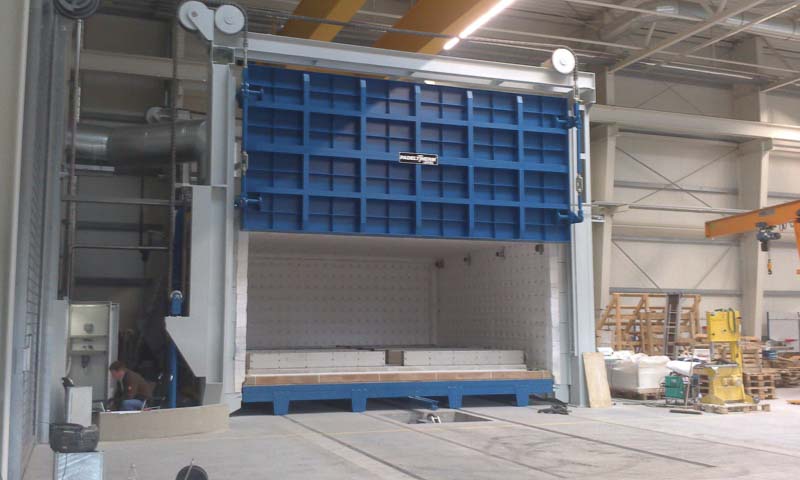

Variantenvielfalt bei Industrieöfen

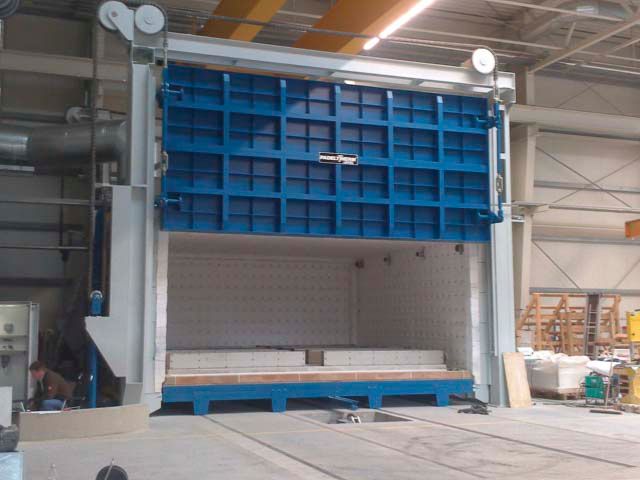

Herdwagenöfen werden in vielen Varianten angeboten. Einfache, flurbetriebene Anlagen mit Schwenktür oder mit schienengebundenen Herdwagen, einer oder zwei Hubtüren – beides jeweils mit oder ohne Antrieb – Zwangskühlung usw. werden entsprechend den Erfordernissen des Betreibers realisiert. Der Vorteil eines Herdwagenofens liegt vor allem in der einfachen Chargierung des Einsatzgutes, da der Wagen frei im Aufstellraum steht. Die auf dem Foto dargestellte Anlage verfügt über zwei motorisch angetriebene Wagen.

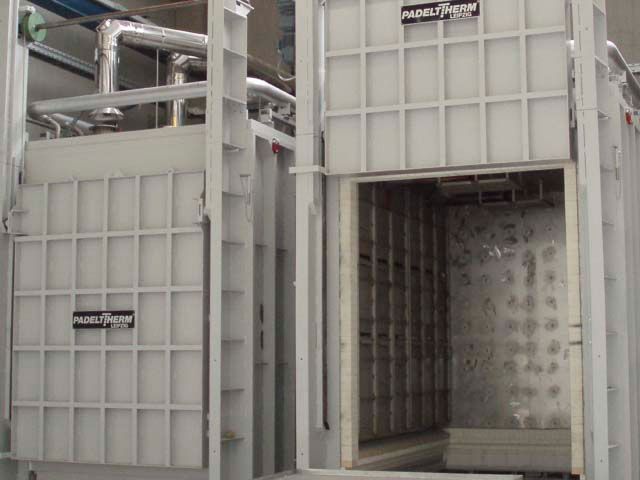

Der Herdwagenofen – ideal für den unteren Temperaturbereich

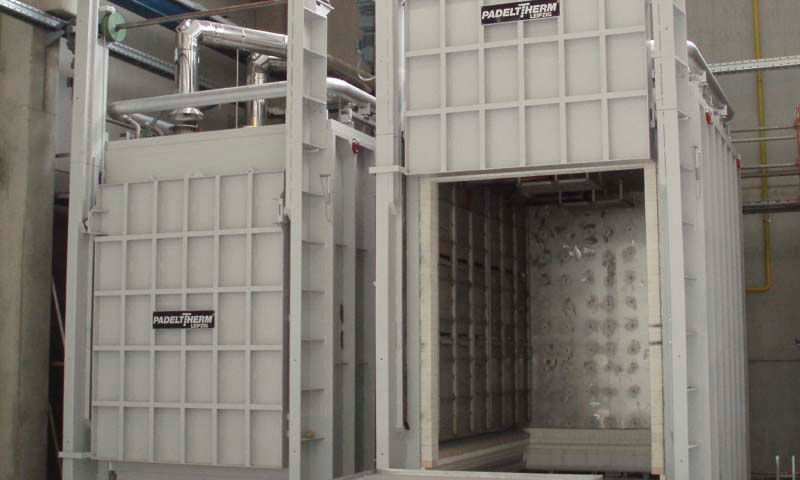

Das Haupteinsatzgebiet eines Herdwagenofens liegt, wie auch beim Kammerofen mit Luftumwälzung, im unteren Temperaturbereich. Hinter einer Luftleiteinrichtung aus hitzebeständigem Material wird die Beheizung angeordnet. Je nach Ofengröße kommen ein oder mehrere entsprechende Radikalumwälzventilatoren mit einem relativ hohen statischen Druck zum Einsatz. Die zu erwärmende Luft wird aus dem Ofenraum abgesaugt und über den Boden wieder in den Ofenraum eingeleitet. So kann eine sehr gute Temperaturverteilung erreicht werden. Rechts werden zwei Herdwagenöfen dargestellt. Die Herdwagen sind auf Schienen aufgesetzt. Eine geregelte Zwangskühlung wurde ebenfalls montiert.

Herdwagenofen mit Gasbeheizung oder mit Elektrobeheizung kaufen

Der Herdwagenofen mit Gasbeheizung ist außerordentlich gut für große beziehungsweise schwere Bauteile geeignet. Ein Herdwagenofen mit Elektrobeheizung wird meist bei kleineren Anlagen eingesetzt.
Der Herdwagenofen entspricht von seiner Bauweise und der Funktionsfähigkeit her weitgehend dem Kammerofensystem. Aufgrund von Größe, Gewicht und Volumen wird bei einem Herdwagenofen der Ofenboden über eine Schienenführung aus der beziehungsweise in die Ofenkammer gefahren.

Wir fertigen den Herdwagenofen mit Gasbeheizung bzw. mit Elektrobeheizung als Wärmebehandlungsanlage für die verarbeitende Industrie und das Handwerk.

Ausgenommen sind Backöfen, Heiz- und Haushaltsgeräte.

Die heutige Padelttherm GmbH wurde im Oktober 1902 von Hermann Theodor Padelt zusammen mit einem Geschäftspartner in Leipzig gegründet. Von Beginn an stand der Bau von Industrieofenanlagen im Vordergrund. In den 1930er-Jahren wurde das Ofenangebot auf die Gasbeheizung ausgeweitet. Heutzutage werden die modernsten Wärmebehandlungsanlagen für Gewerbe, Handwerk und Industrie entwickelt, gebaut, installiert sowie betreut.

120 Jahre Ofenbauerfahrung mit Herdwagenöfen und weiteren Produkten

Das Portfolio von Padelttherm reicht von Herdwagenöfen mit Gasbeheizung oder Elektrobeheizung über eine Vielfalt weiterer Ofen- und Wärmebehandlungsanlagen.

Zu den Besonderheiten mit Alleinstellungsmerkmal gehört die kundenspezifische individuelle Ofenfertigung mit den neuesten Steuerungen. Ob Kammerofen oder Schachtofen, ob Durchlaufofen oder Hängebahnofen; unsere Öfen eignen sich zum Weich- und zum Normalglühen, für Schweißkonstruktionen oder auch zum Warmbehandeln von Ringen und Walzen.

Herdwagenofen kurz erklärt

Wenn Sie bei uns einen Herdwagenofen mit Gasbeheizung oder Elektrobeheizung kaufen, dann bekommen Sie unseren zertifizierten Service und Support on top.

Herdwagenöfen werden ganz überwiegend in allen Temperaturbereichen eingesetzt.

Die Beheizung im niederen Temperaturbereich ist hinter einer Luftleiteinrichtung aus hitzebeständigem Material angeordnet. Aus dem Ofenraum wird die zu erwärmende Luft abgesaugt und anschießend z.B. über den Boden in den Ofenraum zurückgeleitet. Das ermöglicht eine optimale Temperaturverteilung, im Einzelfall zusammen mit geregelter Zwangskühlung.

Bei höheren Temperaturen erfolgt meist eine direkte Behiezung mit Gasenergie oder Elektroenergie. Die Auslegung basiert auf dem individuellen Anwendungsfall.

Sie haben Interesse daran, einem Herdwagenofen mit Gasbeheizung oder Elektrobehiezung zu kaufen? Unser Kunden- und Vertriebsservice steht Ihnen gerne zu einem persönlichen Beratungs- und Verkaufsgespräch zur Verfügung.
